Trappe étanche
Une trappe en acier, serrée par des poignées à manivelle sur un cadre fixé au mur. Elle ferme les petites ouvertures que l’on n’ouvre que rarement, et par lesquelles l’eau entre en premier : soupiraux, ouvertures techniques, regards.
2,3 m
d’eau retenue, mesurée depuis le bas de la trappe
10 ml
de fuite à l’essai FM, après l’impact d’un tronc
180°
d’ouverture, ou battant entièrement amovible
4 côtés
de joint AquaLOCK, serré par manivelles

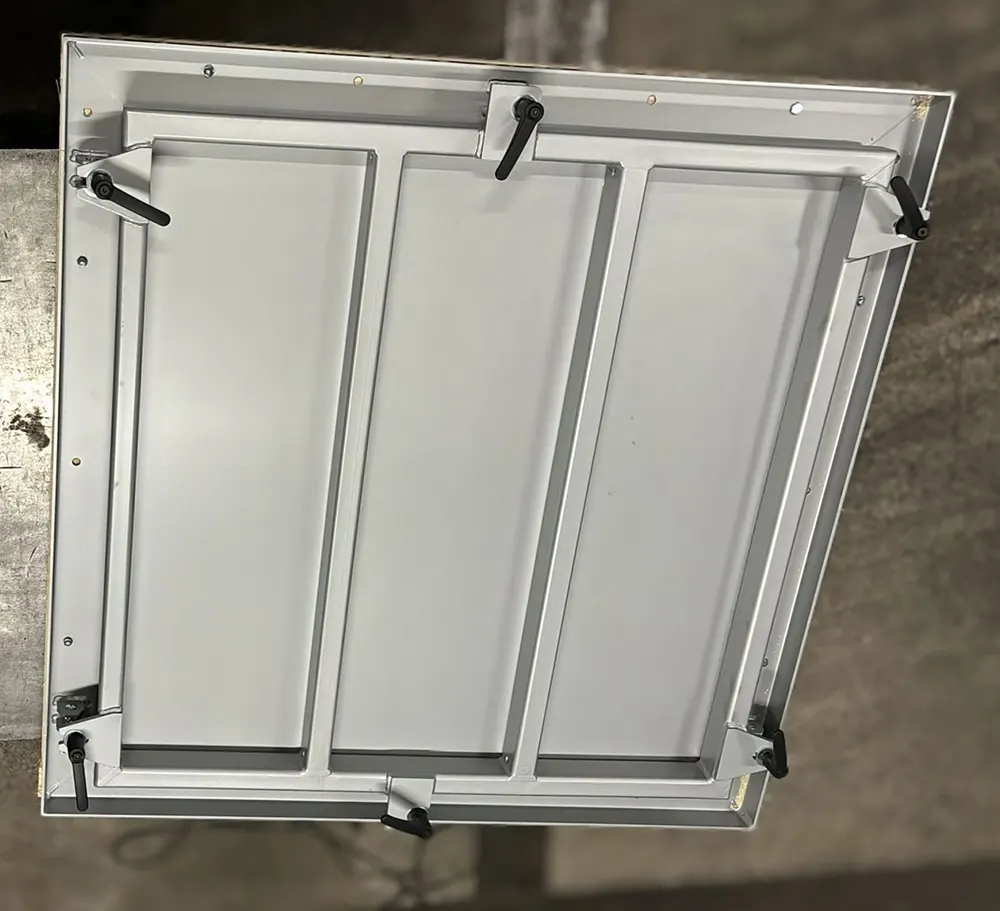

Le battant se plaque sur un cadre dormant fixé au mur, par l’intérieur. En cas d’alerte, on le ferme et on serre les poignées à manivelle : le joint AquaLOCK s’écrase sur les quatre côtés et la trappe est étanche, même sans cadenas.
Elle se pose à la verticale, dans un mur, ou à l’horizontale, sur un regard ou une trappe de sol. Il faut simplement la fermer avant que l’eau n’arrive.
Pour quoi faire
- Soupiraux et fenêtres de cave au ras du trottoir.
- Fenêtres d’atelier, ouvertures de silo ou de machine.
- Regards, ouvertures de drainage, trappes de sol ou de plafond.
- Piscines et locaux techniques, en inox.
Version V
Acier galvanisé, laqué dans la couleur de votre choix.
Version E
Acier inoxydable, pour les milieux corrosifs : eau chlorée des piscines, bord de mer.
Avec charnières

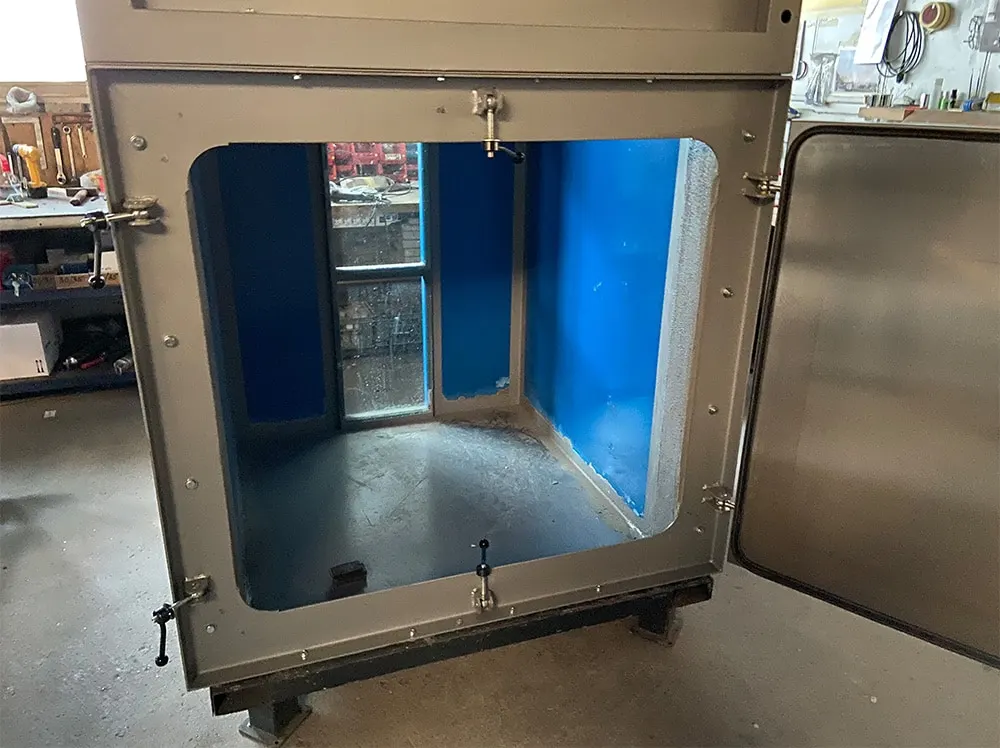

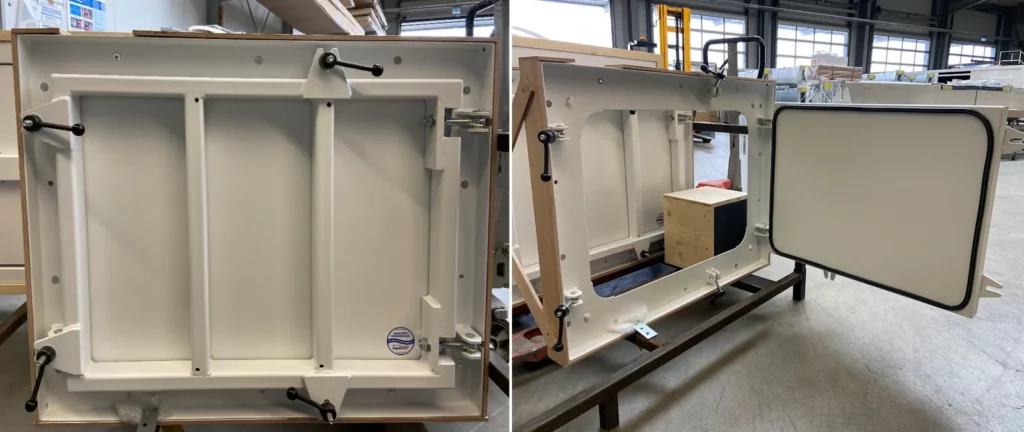

Le battant s’ouvre à 180° et reste en place. C’est la version standard.
Sans charnières
Le battant se retire entièrement pour dégager l’ouverture.
High Resistance
Douze verrous au lieu de six et une grille d’entretoises en acier : c’est la version certifiée FM.
Matériaux et finitions
- Acier galvanisé ou inox.
- Couleur RAL ou NCS au choix.
- Habillage intérieur en tôle d’aluminium, en option.
Options
- Support pour cadenas, à l’intérieur.
- Battant amovible, sans charnières.
- Couleur spéciale.
| Ouverture murale | Jusqu’à 1 100 × 1 100 mm en standard, plus grand sur étude |
| Hauteur d’eau | 2,3 m, depuis le bas de la trappe |
| Sens d’ouverture | Vers la gauche, vers la droite ou vers le haut |
| Fermeture | Poignées à manivelle, 6 verrous (12 en version High Resistance) |
| Cadre | Cornières d’acier de 120 mm, tôle de 3 mm |
| Garantie d’étanchéité | Directive ift FE-07/1 : moins de 240 l en 24 h |
| Durée de vie prévue | Environ 1 000 ouvertures, puis révision |
Valeurs du fabricant, confirmées pour votre ouverture lors de la visite. Fiches techniques sur demande.
Comment elle se pose, ce qu’il faut mesurer
Les modes de montage vus de dessus, puis les cotes à relever. Vos mesures suffisent pour un premier devis ; nous les reprenons sur place avant de commander.
Les cotes à relever
- A
- Largeur de l’ouverture dans le mur
- B
- Hauteur de l’ouverture
- H
- Épaisseur du mur
Et aussi
- Le sens d’ouverture : vers la gauche, vers la droite ou vers le haut.
- Pose à la verticale (mur) ou à l’horizontale (sol, regard).
- La couleur, et l’habillage intérieur en aluminium si souhaité.
Les règles de dimension
- La trappe se fixe par l’intérieur, sur le mur : son cadre déborde de l’ouverture d’environ 30 mm de chaque côté (ouverture de 825 × 620 mm, trappe de 885 × 680 mm).
- Le mur doit être solide sur tout le pourtour : la trappe se fixe sur ses quatre côtés.
- Ouverture murale jusqu’à 1 100 × 1 100 mm en standard.
Toutes les cotes en millimètres. Nous reprenons les mesures sur place avant de commander : vos mesures servent à un premier devis. Feuille de mesure du fabricant (PDF).
La pose
- Prise de mesures sur place et choix du sens d’ouverture.
- La trappe est centrée devant l’ouverture, par l’intérieur, cadre de niveau.
- Le cadre est fixé au mur sur ses quatre côtés, à 5 à 10 mm du mur, sans contact direct.
- Le joint périphérique est posé, puis laissé durcir 24 heures.
- Nous vous montrons la fermeture et le serrage.
L’entretien
- Nettoyage à l’eau chaude et au détergent doux, sans abrasif ni nettoyeur haute pression.
- Joints entretenus avec un produit pour silicone, une fois par an.
- Contrôle annuel par l’installateur, et après chaque inondation : il conditionne la garantie du fabricant.

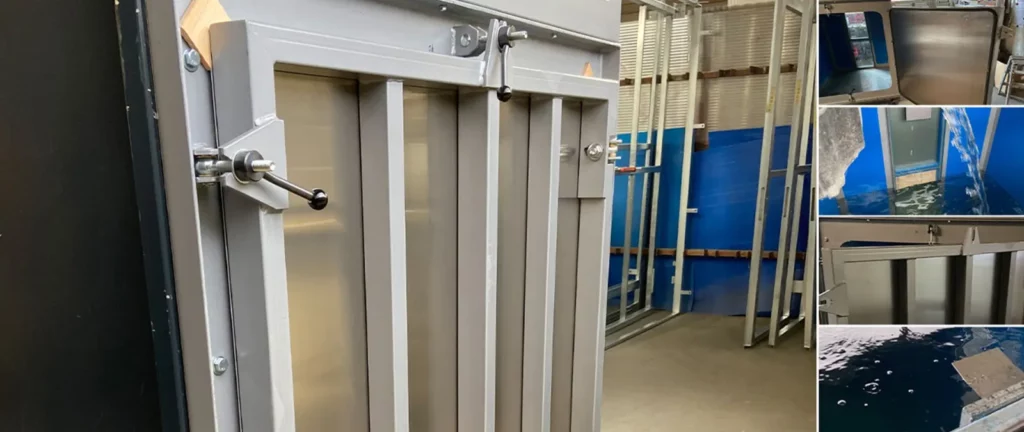

| FM Approvals (norme FM 2510) | Version High Resistance certifiée en février 2025 : 24 h d’eau, impact d’un tronc de 50 kg, puis nouvelle mise en eau. 10 ml de fuite. |
| Université de Biberach, laboratoire d’hydraulique | Trappe de 1,1 m de large, 1,11 m d’eau pendant 24 h : 0,07 l infiltré. |
| Directive ift FE-07/1 | Garantie du fabricant : moins de 240 l en 24 h. |
Faut-il un cadenas pour qu’elle soit étanche ?
Non. Elle est étanche dès que les poignées sont serrées. Le cadenas sert seulement à empêcher l’ouverture depuis l’intérieur.
Peut-on la poser à l’extérieur ?
La fixation se fait en principe par l’intérieur, sur le mur. L’essai de Biberach valide un usage à l’extérieur : nous regardons votre cas lors de la visite.
Que veut dire « 240 l en 24 h » ?
C’est le seuil de la directive allemande ift pour une fermeture résistante aux inondations. Les essais mesurés de la trappe sont bien en dessous : 0,07 l et 10 ml.
