Porte de garage sectionnelle

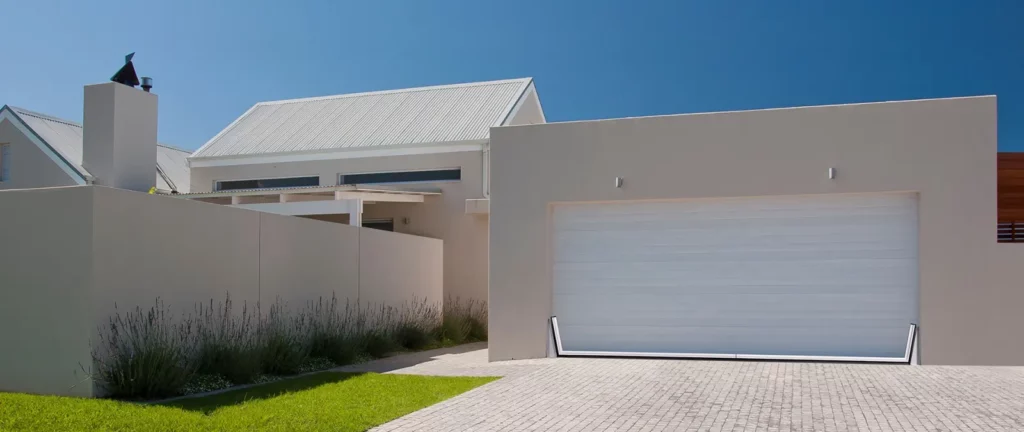

Le panneau du bas d’une porte sectionnelle motorisée devient une barrière étanche de 50 cm. On ferme la porte avec la télécommande, et c’est tout : rien à poser, rien à verrouiller à la main.
50 cm
d’eau retenue par le panneau du bas
6 m
de large, certifiée par l’EVH
0 l
de fuite mesurée sur la porte de 6 m
1 clic
sur la télécommande

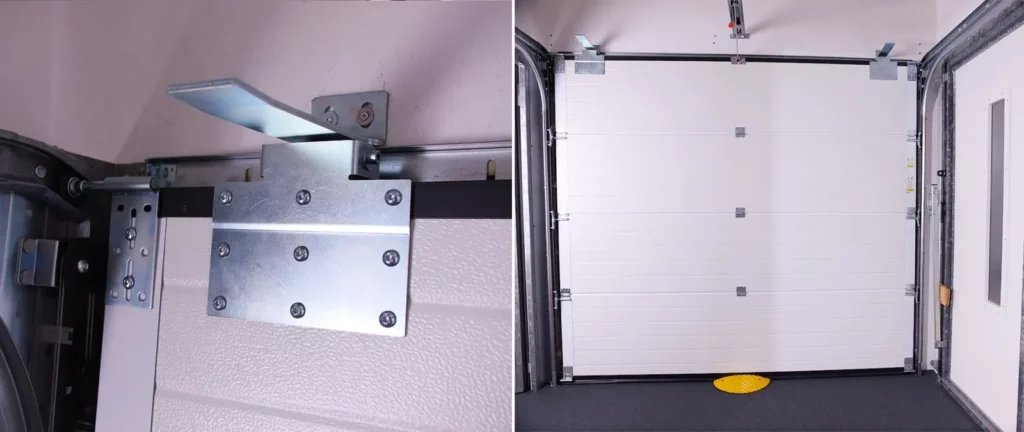

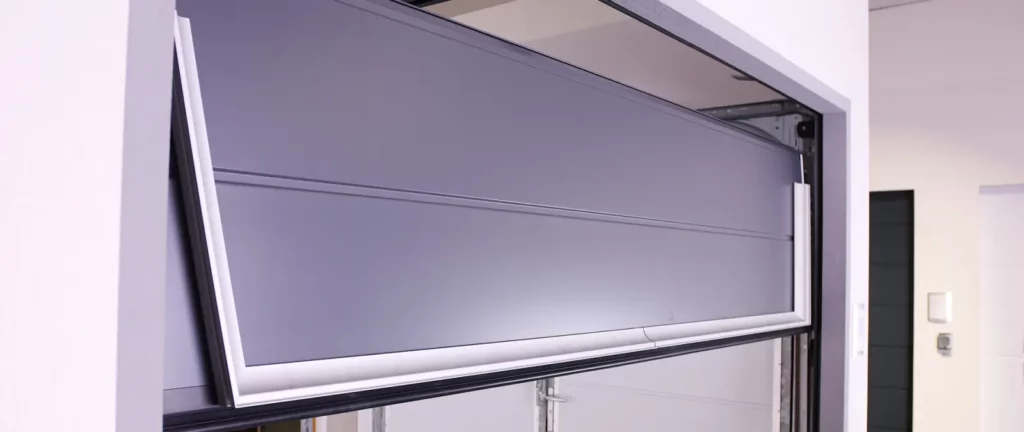

Deux coins en acier, de chaque côté de l’ouverture, plaquent le joint latéral. À la fermeture, un mécanisme de compression pousse la porte vers le bas et écrase le joint inférieur sur une plaque de sol. Un seuil empêche le panneau du bas de plier sous la pression de l’eau.
La porte garde presque toute sa hauteur et sa largeur de passage : elle convient aux ouvertures basses ou étroites. Attention : elle retient devant elle l’eau qui entrait avant dans le garage. Pour un garage enterré au bas d’une descente, ou si l’eau peut dépasser 50 cm, la porte basculante est plus sûre.
Pour quoi faire
- Garage de plain-pied d’où l’eau peut s’écouler sur les côtés.
- Ouverture basse ou étroite, où chaque centimètre de passage compte.
- Remplacement d’une porte sectionnelle existante.
Standard
Garages de maisons. 50 cm d’eau, jusqu’à 6 m de large.
XXL
Halls, dépôts, casernes : 70 à 80 cm d’eau sur 8 m de large. Annoncée par le fabricant, pas encore disponible.
Matériaux et finitions
- Deux teintes comprises (gris et blanc), 213 RAL au choix.
- Profilés et coins dans la couleur de la porte, en option.
Options

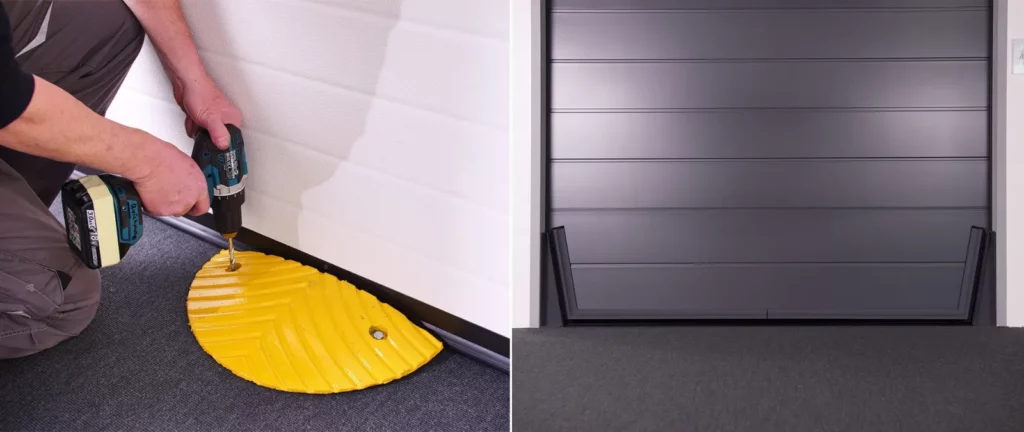

- Plaque de sol en aluminium à coller, ou en inox à sceller : conseillée, le sol est rarement assez plat.
- Rail vertical en inox.
- Hublot ou bande vitrée.
- Commande par application ou lecteur d’empreintes.
| Hauteur d’eau | 500 mm, celle du panneau du bas |
| Largeur | Jusqu’à 6 000 mm |
| Taille certifiée | Jusqu’à 6 × 3 m |
| Fuite (EVH) | 0,0 l/min/m² sur la porte de 6 m ; 0,013 sur celle de 2,5 m |
| Panneaux | Acier galvanisé peint, cœur en mousse isolante |
| Huisserie | Profilés aluminium, coins en acier thermolaqué |
| Joint | EPDM |
| Retours latéraux | 90 mm au moins de chaque côté |
| Motorisation | Renforcée, jusqu’à 70 000 cycles |
Valeurs du fabricant, confirmées pour votre ouverture lors de la visite. Fiches techniques sur demande.
Comment elle se pose, ce qu’il faut mesurer
Les modes de montage vus de dessus, puis les cotes à relever. Vos mesures suffisent pour un premier devis ; nous les reprenons sur place avant de commander.
Les cotes à relever
- A
- Largeur du passage
- B
- Hauteur du passage
- C
- Écoinçons gauche et droit
- D
- Retombée du linteau
- E
- Largeur intérieure du garage
- F
- Hauteur sous plafond
- G
- Profondeur libre derrière la porte, pour les rails
- H
- Épaisseur du mur
Et aussi
- La hauteur d’eau la plus haute déjà vue : la protection s’arrête à 500 mm.
- La présence et la hauteur d’un seuil.
- La planéité du sol sous le panneau du bas : sinon, plaque de sol.
Les règles de dimension
- Il faut au moins 90 mm de mur de chaque côté de l’ouverture pour les coins d’étanchéité.
- Le sol doit être lisse et plat sous le panneau du bas, ou recevoir une plaque de sol.
- Plus le linteau est haut, plus le passage reste entier.
Toutes les cotes en millimètres. Nous reprenons les mesures sur place avant de commander : vos mesures servent à un premier devis. Feuille de mesure du fabricant (PDF).
La pose
- Relevé sur place : passage, écoinçons, linteau, plafond, seuil, hauteur d’eau déjà vue.
- Contrôle de la planéité du sol, plaque de sol si besoin.
- Pose de la porte, des coins et du mécanisme de compression.
- Mise en service et démonstration. La pose se fait en une journée, en neuf comme en rénovation.
L’entretien
- Garder la plaque de sol propre.
- Joints entretenus une fois par an.
- Contrôle annuel par l’installateur, et après chaque inondation.
| EVH, porte de 6 m | Rapport EVH066b, juin 2024 : 0,48 m d’eau, 0,0 l/min/m², étanchéité classe 0. Valable jusqu’en 2027. |
| EVH, porte de 2,5 m | Rapport EVH065b, juin 2024 : 0,5 m d’eau, 0,013 l/min/m², classe 1. Stockage et pose en classe 0. |
| Directive ift FE-07/1 | Résistante aux inondations : moins de 240 l en 24 h. |
Basculante ou sectionnelle ?
La sectionnelle protège 50 cm et garde tout le passage. La basculante protège jusqu’à 1,57 m. Si l’eau peut monter plus haut, ou si le garage est au bas d’une descente, choisissez la basculante.
Faut-il une plaque de sol ?
Oui si le sol n’est pas parfaitement lisse et plat sous le panneau du bas, ce qui est le cas le plus fréquent.
