Portail étanche
Un portail plein qui reste toujours en place. Fermé et verrouillé, il arrête l’eau en limite de terrain ou en haut d’une descente de garage, sans rien à installer le jour de l’alerte.
1,175 m
d’eau retenue au plus
5 m
de large, pour 50 cm de haut
0,95 l
en 24 h sur un portail de 4 m, à l’essai
180°
repliable contre le mur
Le cadre est en acier galvanisé à chaud, très rigide. Un joint EPDM, collé sur le vantail pour que les voitures ne l’abîment pas, se comprime à la fermeture. En cas d’alerte, on ferme le vantail et on serre les verrous jusqu’en butée.

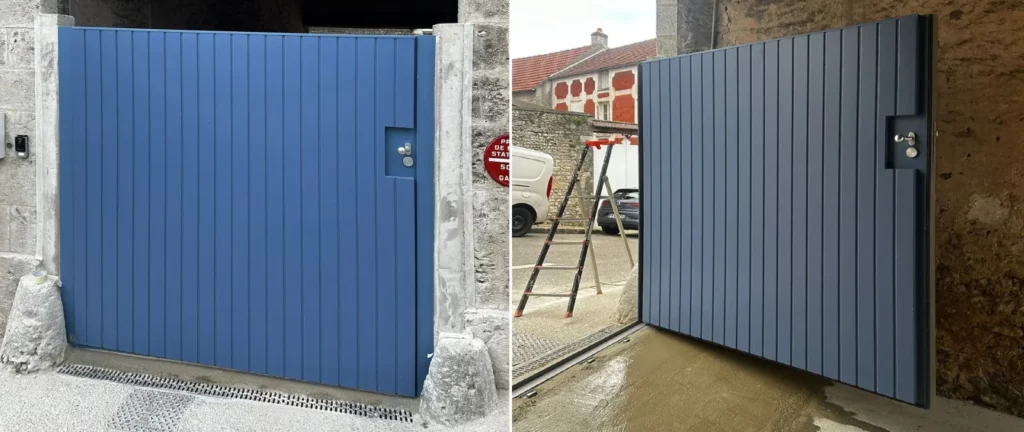

Vers l’intérieur, il reprend mieux la poussée de l’eau, avec un verrouillage central à un seul levier en option. Vers l’extérieur, il se replie à 180° contre le mur et, peint de la même couleur, se voit à peine.
Pour quoi faire

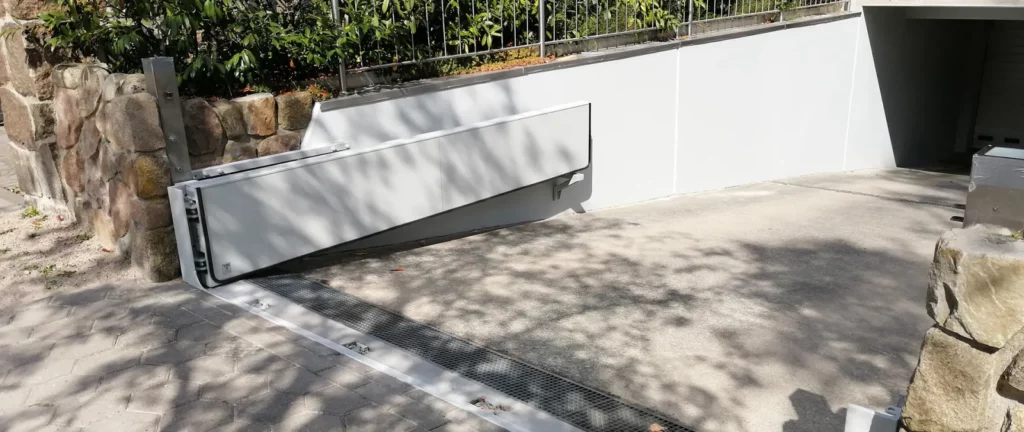

- Haut d’une descente de garage ou de parking souterrain.

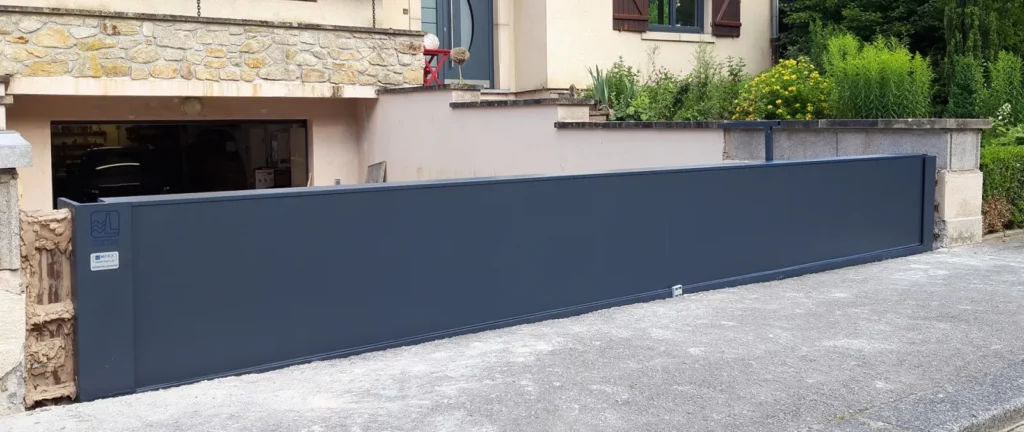

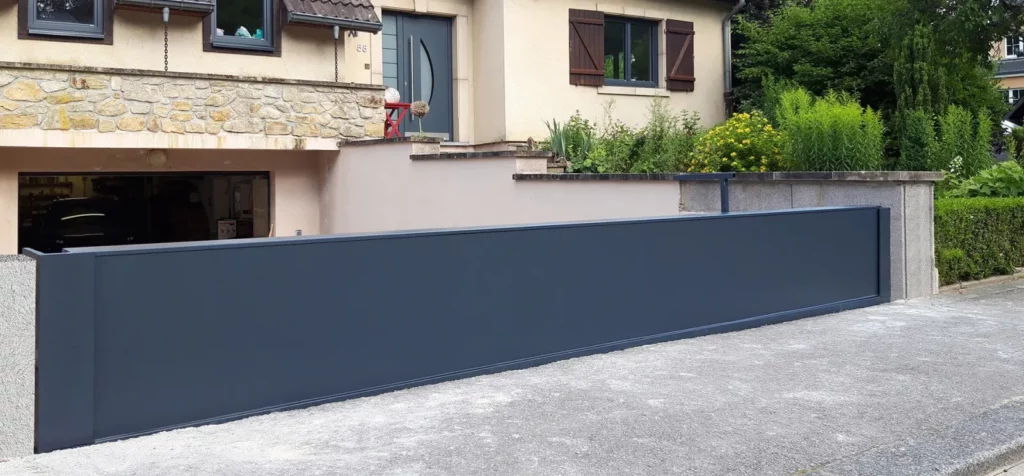

- Entrée de cour ou de jardin en limite de terrain.
- Accès d’entreprise ou de poids lourds.
- Devant une porte existante qu’on ne veut pas remplacer.
Ouverture vers l’intérieur

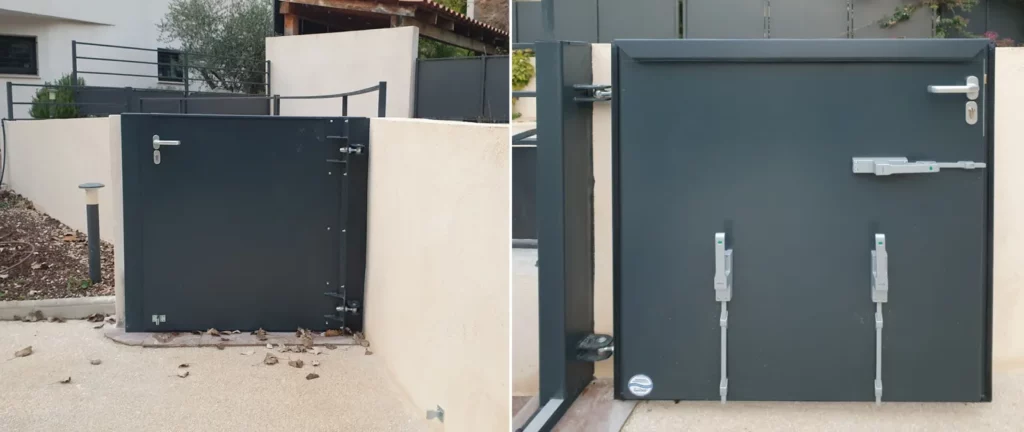

Verrous rotatifs ou verrouillage central. Fixé sur quatre côtés.
Ouverture vers l’extérieur
Crémones à tourner d’un demi-tour. Se replie contre le mur.
Avec portillon
Portail et portillon dans le même cadre, sans maçonnerie en plus.
Tout inox
Pour l’eau salée et les milieux corrosifs.
High Resistance
Profilés d’acier en plus, contre les chocs de débris : version certifiée FM.
Matériaux et finitions
- Toutes les teintes RAL.
- Barreaux au-dessus de la hauteur protégée, arcs, habillage bois.
- Grilles assorties à la clôture existante.
Options
- Verrouillage central à un seul levier.
- Trappe à clé pour l’atteindre de l’extérieur.
- Serrure ou barre anti-panique, version anti-effraction.
- Portillon intégré, pilier central.
| Profondeur | 160 mm |
| Ouverture | 95° en standard, 180° en option |
| Garde au sol | 15 à 20 mm, le sol ne doit pas monter dans la zone de débattement |
| Fondation | Hors gel, de niveau, béton C25/30 |
| Acier | S235JR galvanisé à chaud, habillage aluminium 2 mm |
| Joint | EPDM, comprimé d’au moins 2 mm |
| Durée de vie prévue | Environ 5 000 cycles, puis révision |
Valeurs du fabricant, confirmées pour votre ouverture lors de la visite. Fiches techniques sur demande.
La largeur possible baisse quand la hauteur augmente. La hauteur protégée est celle du portail, moins 25 mm.
| Hauteur du portail | Largeur maximale | Eau retenue |
|---|---|---|
| 500 mm | 5 000 mm | 475 mm |
| 600 mm | 5 000 mm | 575 mm |
| 700 mm | 5 000 mm | 675 mm |
| 800 mm | 4 600 mm | 775 mm |
| 900 mm | 4 600 mm | 875 mm |
| 1 000 mm | 4 400 mm | 975 mm |
| 1 100 mm | 4 200 mm | 1 075 mm |
| 1 200 mm | 4 200 mm | 1 175 mm |
Comment elle se pose, ce qu’il faut mesurer
Les modes de montage vus de dessus, puis les cotes à relever. Vos mesures suffisent pour un premier devis ; nous les reprenons sur place avant de commander.
Les cotes à relever
- A
- Largeur entre les piliers ou les murs
- B
- Hauteur souhaitée, selon l’eau à retenir
- H
- Épaisseur des piliers ou des murs
Et aussi
- Le sens d’ouverture : vers l’intérieur ou l’extérieur, à gauche ou à droite, à 95° ou 180°.
- Le sol dans la zone où le vantail tourne : il ne doit pas monter.
- Une fondation hors gel, de niveau, s’il faut la créer.
Les règles de dimension
- Passage libre, pour un portail de 4 200 mm : 220 mm de moins (vers l’intérieur, dans l’ouverture), 280 mm de moins (vers l’extérieur), 400 mm de moins (vers l’intérieur, derrière l’ouverture).
- Garde au sol du vantail : 20 mm vers l’intérieur, 15 mm vers l’extérieur.
- Jeu de 5 à 10 mm autour du cadre, rempli d’un joint.
- Largeur maximale selon la hauteur : voir le tableau plus haut.
Toutes les cotes en millimètres. Nous reprenons les mesures sur place avant de commander : vos mesures servent à un premier devis. Feuille de mesure du fabricant (PDF).
La pose
- Prise de mesures sur place et choix du sens d’ouverture.
- Fondation hors gel si nécessaire.
- Portail centré, calé, de niveau, avec 5 à 10 mm de jeu.
- Fixation, joints, puis profilé de seuil scellé au béton expansif ou à la résine.
- Pose en une journée, démonstration du verrouillage.
L’entretien
- Verrous graissés tous les trois mois.
- Nettoyage à l’eau et au détergent doux, sans haute pression.
- Contrôle annuel par l’installateur, et après chaque inondation.
| Université de Biberach | Portail de 4,0 × 1,0 m, plein d’eau pendant 24 h : 0,95 l infiltré. |
| FM Approvals (norme FM 2510) | Version High Resistance, février 2025 : 24 h d’eau, impact d’un tronc de 50 kg, nouvelle mise en eau. Aucune fuite. |
| Directive ift FE-07/1 | Résistant aux inondations : moins de 240 l en 24 h. |
Faut-il le fermer à chaque fois ?
Non. Il s’utilise comme un portail ordinaire au quotidien. On le ferme et on serre les verrous quand une alerte est annoncée.
Vers l’intérieur ou vers l’extérieur ?
Vers l’intérieur, il résiste mieux à la poussée de l’eau. Vers l’extérieur, il se replie contre le mur et libère tout le passage.
