Clapet avec pompe
Un clapet qui se ferme, et une pompe qui prend le relais. En temps normal, l’eau s’écoule par la pente, sans électricité. Pendant le refoulement, le clapet se ferme et la pompe continue d’évacuer les eaux de la maison : la cave reste utilisable, WC compris.
100 %
de la cave utilisable pendant l’orage
5 W
en veille pour l’Ecolift M
2 h
de batterie environ en cas de coupure
11,5 m³/h
pour la pompe du Pumpfix M et de l’Ecolift M
Deux sondes optiques, côté maison et côté égout, détectent la remontée. Le clapet motorisé se ferme, et la pompe démarre seulement à ce moment-là : elle tourne quelques heures par an, pas tous les jours comme un poste de relevage.
Le Pumpfix M refoule directement dans la canalisation, contre la pression de l’égout. L’Ecolift fait passer l’eau par une boucle au-dessus du niveau de la rue avant de la rendre à l’égout : c’est la solution la plus sûre pour un logement en sous-sol.
Rien à faire
Le clapet se ferme et la pompe démarre seule. L’alarme du boîtier vous prévient.
Utiliser la cave normalement
WC, douche, lave-linge continuent de fonctionner.
En cas de coupure de courant
Le clapet tient environ deux heures sur batterie, puis reste fermé : il faut alors cesser d’utiliser les appareils.
Pumpfix M
Clapet motorisé et pompe à roue de coupe dans un seul corps. Hors sol avec capot transparent, ou dans la dalle avec siphon de sol intégré. Il peut aussi drainer un escalier de cave jusqu’à 5 m².
- Eaux grises et eaux avec matières fécales.
- Maison individuelle, cave aménagée, salle de bain en sous-sol.
| Diamètres | DN 100, 125, 150, 200 |
| Pompe | SPZ 1000, 230 V, 1,2 kW, 11,5 m³/h, 10 m de hauteur au plus |
| Normes | EN 13564 pour le clapet, EN 12050-1, agrément allemand Z-53.2-388 |
| Boîtier | Comfort : autodiagnostic, journal, batterie, contact d’alarme |
| Dalle | Encastrement 750 × 750 mm, profondeur 516 à 669 mm |
| Bruit | 70 dB |
Valeurs du fabricant. Le modèle exact se choisit après la visite : diamètre, profondeur et appareils de la cave.

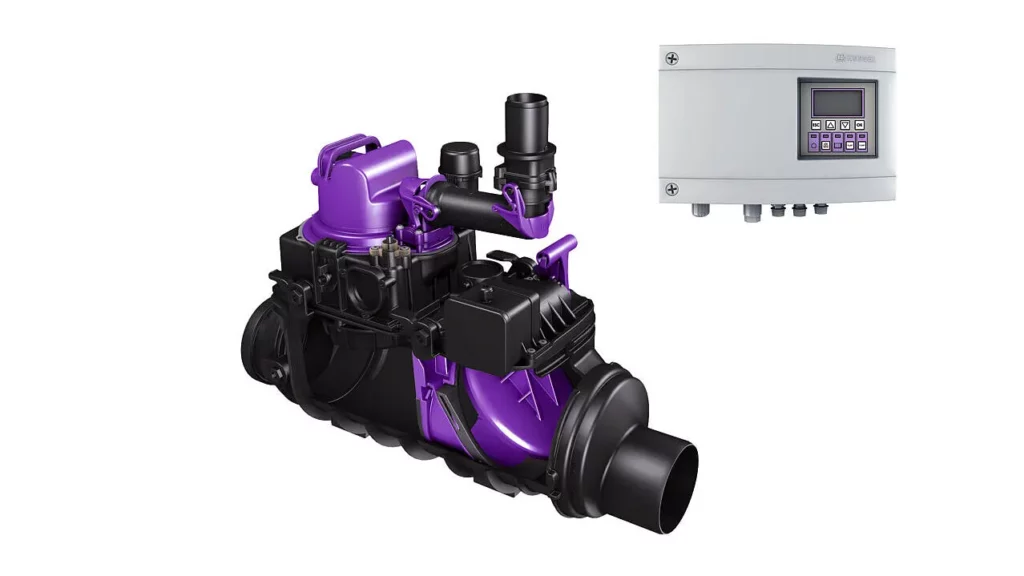

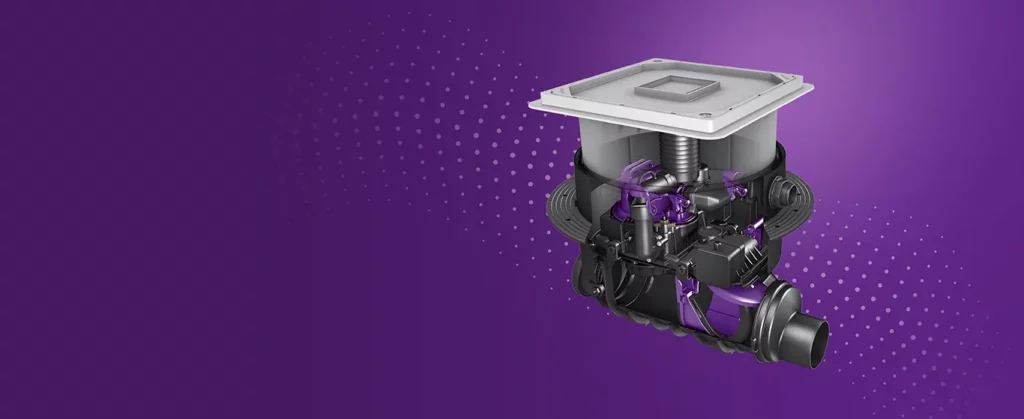

Ecolift M
Poste hybride pour une maison : gravité en temps normal, pompe et boucle de refoulement pendant l’orage. Le fabricant annonce 90 % de consommation électrique en moins qu’un poste de relevage classique.
- Eaux grises et eaux avec matières fécales.
- Hors sol, en dalle, ou dans un regard à l’extérieur.
| Diamètres | DN 100, 125, 150, 200 |
| Pompe | SPZ 1000, 230 V, 11,5 m³/h, 10 m |
| Refoulement | Tuyau de 40 mm, passant au-dessus du niveau de la rue |
| Veille | 5 W |
| Agrément | Z-53.2-487 |
Valeurs du fabricant. Le modèle exact se choisit après la visite : diamètre, profondeur et appareils de la cave.
Ecolift L et XL
Le même principe pour les immeubles, les rez-de-chaussée sous le niveau de la rue, les commerces et l’industrie. Une ou deux pompes ; version mécanique pour les eaux grises, motorisée pour les eaux avec matières fécales.
- Ecolift L : maisons et immeubles, DN 150, jusqu’à 26 m³/h.
- Ecolift XL : collectif, commerce, en aval d’un séparateur de graisses, jusqu’à 45 m³/h.
| Ecolift L | Pompe SPF 1350, 230 V, 26 m³/h, 10 m ; cuve 66 l ; 40 à 50 kg |
| Ecolift XL | Pompes de 1,4 à 4,2 kW, 230 ou 400 V ; regard enterré possible |
| Normes | EN 13564 type 2 ou 3, agrément Z-53.2-493 |
Valeurs du fabricant. Le modèle exact se choisit après la visite : diamètre, profondeur et appareils de la cave.
La pose
- Le corps se pose sur la canalisation, sous le niveau de la rue, en aval de la colonne de chute, avec un mètre de tuyau droit avant et après.
- Pour l’Ecolift, la boucle de refoulement passe 15 cm au-dessus du point le plus bas qui s’écoule par gravité, plus 10 cm de marge.
- Une prise 230 V protégée à proximité, et un accès pour l’entretien.
- En construction neuve, un kit de gros œuvre se pose d’abord ; la technique arrive à la fin du chantier.
L’entretien
- Au moins tous les six mois, par un spécialiste (EN 13564) : sondes, clapet, pompe, batterie.
- Chaque mois, par vous : un coup d’œil au boîtier et le test du clapet.
- Le boîtier rappelle lui-même l’entretien.
- Nous proposons ce suivi en contrat d’entretien.
Pourquoi pas un simple clapet ?
Parce que, pendant l’orage, un clapet bloque aussi les eaux de la maison. Avec une pompe, la cave reste utilisable, et c’est la seule option sûre pour un WC ou un logement en sous-sol.
Pumpfix M ou Ecolift M ?
Le Pumpfix M refoule directement dans la canalisation, sans travaux de plus. L’Ecolift M passe par une boucle au-dessus du niveau de la rue : plus sûr, mais il faut faire passer un tuyau en hauteur.
Consomme-t-il beaucoup ?
Non : la pompe ne tourne que pendant le refoulement, quelques heures par an. En veille, l’Ecolift M consomme 5 W.
